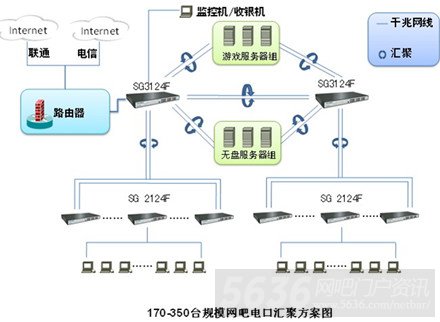

前面小编分享过文章《170台以下规模网吧网络结构拓扑图》，讲解了170台以下规模的网吧如何组网，如何选择网络设备。下面小编说说170-350台规模网吧网络结构拓扑图。

　　1、核心层交换机
　　采用安全联动型交换机SG3124F。SG3124F是一款二层线速以太网24口全千兆安全联动型交换机产品，它提供了24个10/100/1000M自适应RJ45端口，2个复用1000MSFP光纤接口。SG3124F提供WEB管理界面，支持交换机发现、联动管理功能提供IP、MAC、PORT、ARP、DHCP欺骗防御功能，独特的安全防御特性在网吧网络中心提供安全保障；支持网刻分流、特色服务器、端口汇聚、端口限速、QoS、VLAN、广播风暴抑制等等。
　　2、路由器
　　采用艾泰智尊系列高性能路由器，智尊序列是艾泰科技针对高负载网吧市场量身打造的网吧路由器产品。采用高性能专用网络处理核心，配合艾泰科技自主研发的网络操作系统，为客户提供高速、稳定的网络接入环境。多WAN口支持多线路实时备份和负载均衡，支持电信/移动/联通路由策略，解决国内电信重组后新的互联互通问题。支持智能带宽控制，灵活管控用户带宽。
　　3、接入层交换机
　　采用全千兆管理型交换机SG2124F。提供24个10/100/1000M自适应RJ45端口，2个复用1000MSFP光纤接口。支持链路聚合、VLAN管理、QoS等功能，满足对高性能及智能化管理有需求的网络环境，适合中小型企业及网吧用户组建经济高效的千兆网络。

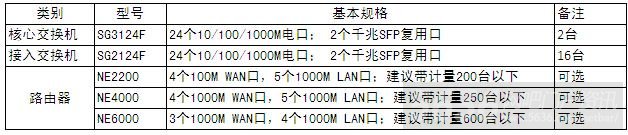

　　4、方案清单
