200台网吧网络拓朴结构相对于500台的大型网吧而言，要简单，也更容易管理。下面是小编分享的适用于200台网吧网络方案设计。
　　首先要说的是，为了让每一个用户都能享受稳定高速的网吧网络，本网吧网络方案设计时采用二层结构：核心层和用户接入层，采用先进的快速以太网技术实现交换机之间的级联，以满足普通的浏览、聊天、收发邮件、游戏等，以及大量的对影视服务器和游戏服务器的访问。
　　中心交换机采用des-3526/3550交换机，把所有的服务器直接连接到中心交换机上，以提高网络的吞吐率和交换速度。
　　主要特性
　　24/48个10/100BASE-TX端口
　　2个组合式(Combo)1000BASE-T/SFP千兆上行链路
　　最高至13.6Gbps背板带宽
　　完整的网络访问管理解决方案
　　最多每虚拟堆叠单元32个交换机
　　基于硬件的多层(L2,L3,L4)服务质量保障
　　进阶型访问控制列表(ACL)，增强型TACACS+认证
　　支持802.3adLACP干路端口聚合
　　DES-3526/35502层可堆叠交换机
　　分支交换机：采用多个Des1024非网管10/100M交换机。Des1024具有4.8Gbps的背板交换能力。提供24个10/100M全双工线速端口，多达16K的MAC地址表，每端口工作在10M或100M时，包转发速率为14.8K/秒；最大延迟仅为10u/秒；真正达到快速以太网所需的性能，为网吧内部游戏提供了良好的稳定的运行带宽。另外Des1024还支持自动适应交叉网线或直连网线，方便了电脑网卡的连接；简明的LED状态显示，方便网管直观的查看交换机运行状况。

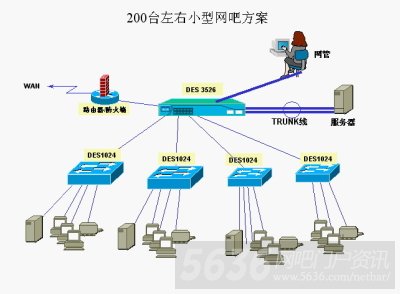

　　网络拓扑图如下图所示：


　　方案特色：
　　支持全线速转发，保证网络高效稳定；
　　采用先进的TRUNK技术，服务器直接入中心交换机，解决服务器接入瓶颈；
　　交换机设置Trunk干路，轻松影视服务器服务器安装多网卡的大流量服务器访问。
