要对1000台电脑的大型网吧进行网络方案设计，这确实是一件难度很大的事。不仅要同时供应大量用户使用网络，还要保证整个网络高效稳定。大型网吧网络设计方案任道而重远。下面是5636网吧网络栏目分享的一个设计方案。
　　大型网吧的网络建设，需要高性能的智能型交换机作为核心交换机。以千兆作主干，满足大负荷的网络的运行需求，同时采用VLAN技术，提高网络安全和性能，有效抑制网络广播风暴。网络设计层次为3层网络，即核心层与接入层，汇聚层的功能由核心层来完成。
　　中心交换机采用QuidWayS6503，该交换机为三层可网管交换机，支持千兆主干连接，我们根据需要接入的千兆电口数量和接入层千兆交换机的数量来配置千兆口数量，和100M口数量，从而将主干提高的千兆接入，主要服务器也是千兆接入，大大提高了整个网络的效率。
　　华为3Com Quidway S6503电信级高可靠性的QuidWayS6503高端多业务交换机；该款交换机基于SalienceI的交换引擎，可以提供64Gbps的交换容量，48Mpps的包转发能力，可以对用户实现业精细化管理，具有强大的用户管理、认证计费功能；具有3个业务插槽，最大可以支持60GE接口；支持4K个Vlan，16K的MAC地址表，远远满足了网吧的需求，满足了未来2-3年的网络发展需求。
　　接入层交换机采用具有千兆上行端口的交换机S1026T，该1026T以太网交换机提供24个固定的10Base-T/100Base-TX自适应端口及2个10Base-T/100Base-TX/1000Base-T上行自适应端口，这样实现了千兆主干，百兆到桌面的网络环境。如果资金许可，终端客户机为千兆网卡的话，也可以考虑全千兆电口的傻瓜型交换机做接入交换机，实现全网千兆。

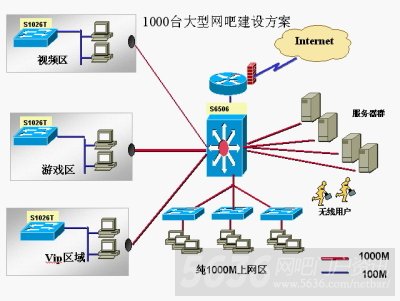

　　图络拓扑结构图：


　　方案特色：
　　1.采用三层网络结构，具有极强的网络扩展性，具有超前的网络设计满足2-3年内的需求。
　　2.提高多个GBIC端口，满足不同服务器的千兆接入，高速度，高密度的接入方便大数量的服务器接入。
　　3.全网部署QoS，为用户提供端到端的服务质量。支持全线速转发，保证网络高效稳定。
　　4.通过划分VLAN，有效抑制网络广播风暴。
　　5.利用千兆以太网技术作主干，防止网络出现瓶颈。
