优威派克网咖万兆核心网络覆盖方案

2017-08-22 作者:小娟点击: 624次

　　网咖该如何搭建万兆网络？前面小编分享过很多方案。今天小编要分享一个优威派克网咖万兆核心网络覆盖方案，该方案性价比高，适合绝大多数的网咖。网咖万兆组网方案设备介绍如下：

　　1. 路由器

　　目前市场上多数路由还停留在单核水平，在大带宽越来越普及的今天，路由的硬件性能越发成为网吧网络速度的瓶颈，优威派克网络产品事业部针对现有网吧大带宽的情况，推出了多款高性能型的路由器，高性能多核心，全新硬件平台产品，全千兆网络架构，高达8G的内存，支持4个万兆扩展插槽，让您可接入更多的外网线路，实现真正的带宽叠加。另外，这款路由在软件平台上，支持不限速，智能识别，智能流控，游戏优先，应用调度，完美抵御常见的内网攻击。另外还有一些特殊的小工具，完全满足了中小型网吧的需求。

　　2. 核心交换机

　　核心交换机采用VP-8812TF智能万兆交换机。本交换机有12个万兆光纤网口，8个电口（。同时，本设备支持全网管控。本设备的万兆网口主要供游戏服务器使用。在无盘环境中，服务器的速度一直是瓶颈，现在我们常用的是做硬盘堆叠加上千兆网卡汇聚，但双千兆网卡依然解决不了瓶颈问题。现在我们的这款万兆交换机有效地解决了这个瓶颈。VP-8812TFF的万兆光口给跟分支交换机可以做双口汇聚，或者单光纤连接，剩余的电口还可以供应普通服务器以及收银，视频监控等设备，避免因为交换层数过多出现故障。此外，本产品支持全网管控主控端。

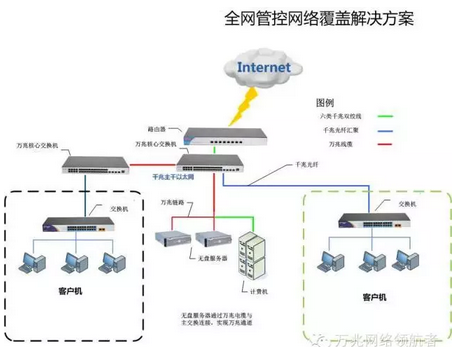

　　方案拓扑展示：

　　3. 分支交换机

　　分支交换机选择VP-8656-8TF这款型号的产品，本产品是我公司自主开发的全千兆二层以太网交换机，提供了48千兆以太网端口，8个万兆SFP光纤口，支持VLAN、端口镜像、防ARP欺骗，等功能，可以通过Web界面方式进行管理，本产品支持全网管控被控端。

　　4. 万兆网卡

　　服务器端采用我公司的双端口万兆网卡-VP-PCIE-10GE-2SFP+，这是一款基于英特尔芯片的专为高端服务器定制的双端口光纤网卡。该适配卡可轻松将任何PCI Express X8集成到万兆网络中,并且对性能进行了优化，使系统I/O不再是高端网络应用的瓶颈。该适配卡基于Intel® 82599ES以太网控制器，带有两个完全集成的万兆以太网媒体存取控制（MAC）和SFP+端口。除了管理以太网MAC和PHY层的功能，控制器通过其交易，链接，物理/逻辑层管理PCI-E的数据包流量。通过硬件加速，该控制器可为主机分担任务。Bonaire的该适配卡是部署多个网络以及在高性能服务器上部署关键网络应用环境的理想解决方案。

　　5. 万兆高速电缆

　　万兆交换机和服务器之间如果距离较近，可以使用我公司的万兆高速电缆，本设备附赠两个万兆模块，用以连接万兆交换机和游戏服务器的万兆网卡VP-PCIE-10GE-2SFP+。如果服务器跟主交换距离太远，我们还是建议您用万兆光纤模块和万兆光纤进行连接。

　　方案施工步骤：

　　1) 首先将外网线路同时接入到路由器的WAN口上，核心交换机VP-8812TF通过CAT6网线和路由器相连接，将另外一台VP-8812TF作为第二核心交换，使用万兆电缆将两台VP-8812TF做堆叠连接，分支交换机VP-8656-8TF交换机和两台核心交换机之间采用双线万兆兆光纤汇聚方式连接。

　　2) 然后将优威派克万兆网卡VP-PCIE-10GE-2SFP+安装在服务器上的PCI-E X8插槽，用万兆电缆或光纤一端的万兆SFP+模块插在万兆网卡上的任意一个接口，再将电缆另一端的万兆模块插在核心交换机的万兆接口上，实现服务器和局域网之间的万兆通道。

　　3) 网吧监控及收银机等设备使用CAT6网线连接在VP-8812TF的其他电口上。
