优威派克网咖万兆高速电缆布局

2017-08-22 作者:小唐点击: 453次

　　网咖万兆交换机和服务器之间如果距离较近，可以使用优威派克网咖万兆电缆，此设备附赠两个万兆模块，用以连接万兆交换机和游戏服务器的万兆网卡VP-PCIE-10GE-2SFP+。如果服务器跟主交换距离太远，建议您用万兆光纤模块和万兆光纤进行连接。

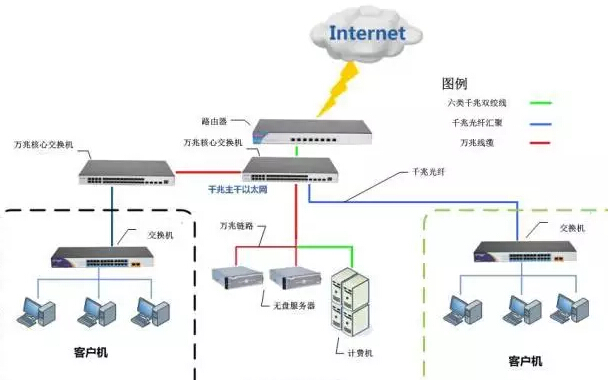

　　方案施工步骤：
　　1，首先将外网线路同时接入到路由器的WAN口上，核心交换机VP-8812TF通过CAT6网线和路由器相连接，将另外一台VP-8812TF作为第二核心交换，使用万兆电缆将两台VP-8812TF做堆叠连接，分支交换机VP-8656-8TF交换机和两台核心交换机之间采用双线万兆兆光纤汇聚方式连接。
　　2，然后将优威派克万兆网卡VP-PCIE-10GE-2SFP+安装在服务器上的PCI-E X8插槽，用万兆电缆或光纤一端的万兆SFP+模块插在万兆网卡上的任意一个接口，再将电缆另一端的万兆模块插在核心交换机的万兆接口上，实现服务器和局域网之间的万兆通道。
　　3，网吧监控及收银机等设备使用CAT6网线连接在VP-8812TF的其他电口上。
