100台以下规模网吧双绞线单线路组网方案

　　网吧是一个集语音、视频、游戏及无盘等大流量数据的复合网络，对于设备带宽以及流控机制要求很高，且要求弹性带宽限制P2P以及QOS保证机制，同时，也考验设备本身的稳定性，最终也是决定网民的回头率、以及网吧老板的首要选择。下面小编分享一个双绞线单线路网吧组网方案，适合100台电脑以下的网吧。

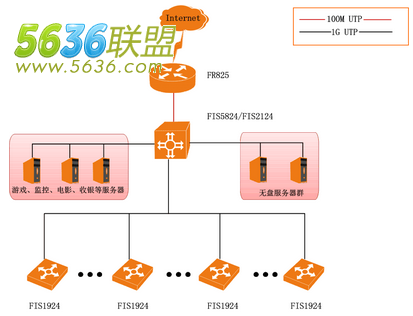

　　网吧100台电脑组网拓扑方案图及所需要的网络设备如下图所示：

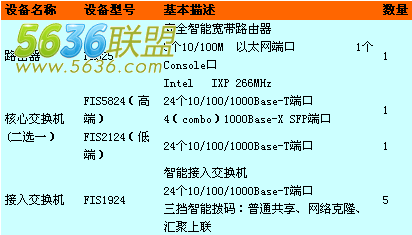

　　网吧组网方案清单（仅供参考）

　　本方案在组网上有以下几个特点：

　　1.高性价比：全千兆的网络传输，所有端口全线速转发，在满足组网需求的前提下为网吧提供灵活的低成本的网络解决方案。更适合于小型网吧构建，产品经济实惠，性价比高。

　　2.高安全：专门优化的FOS操作系统提供上网行为管理、P2P应用控制、防火墙、ARP欺骗防护和抗恶意攻击等全方位的增值功能。

　　3.轻松网管：出口路由、核心交换支持Web网管，接入支持三档智能拨码开关，这些都便于网吧网管操作。

　　4.绿色环保：接入交换机支持即插即用且绿色环保，让客户轻松享受千兆网络。
