网吧350台电脑电信网通双线组网方案分享

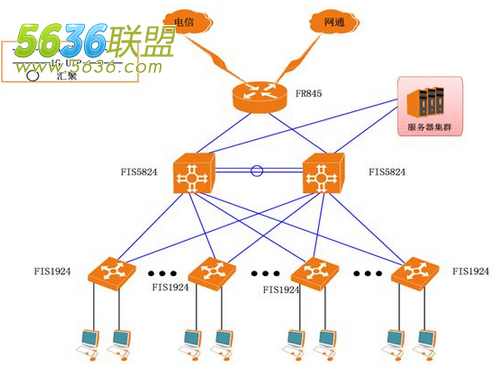

　　网吧该如何组网？这是在网吧建立每个经营者都要面临的问题。5636网吧网络栏目分享了不少网吧组网案例，不少人表示从中收获很多。今天小编要分享的案例是一个350台电脑的网吧，采用电信网通双线组网方案。下面是网吧组网方案及具体的网络拓扑图。

　　采用多WAN出口，实现访问网通资源走网通线路，访问电信资源走电信线路。

　　本方案采用斐讯FreeRouter 800系列千兆宽带路由器作为出口设备，边界路由器FR845通过一个WAN口连接网通100M专线，另外通过两个WAN口连接电信100M专线，保证出口安全、冗余。

　　核心层使用FIS5824交换机，最多提供了24个10/100/1000Base-T端口，最大支持52Gbps的背板带宽、36Mpps的包转发速率，能够充分满足整个网吧的网络性能需求。所有端口采用非阻塞设计，支持全线速转发。

　　接入层采用14台FIS1924交换机，支持智能三档开关，分别为端口隔离、普通共享和网络克隆。在保证带宽的同时还支持ARP病毒防御功能。

　　本方案特点：高速交换和高可用性、多线路接入，保证出口冗余，支持ARP防病毒等，1000M骨干、1000M到桌面。
