400台电脑中型网吧无盘组网方案

2017-08-22 作者:小娟点击: 555次

　　网吧有400台电脑，分四个区经营，分别是普通区、游戏区、视频区及VIP区。该如何进行组网，才能让网吧网络稳定，而且四个分区能各得其所？对于大多数的网吧网管来说，策划一份网吧网络拓扑方案并不难，但是要按照网吧分区来进行网络布置那就有难度了。如何保证游戏区的网速比普通区快？这些都是需要技巧的。下面是小编分享的一份400台电脑网吧无盘组网方案。

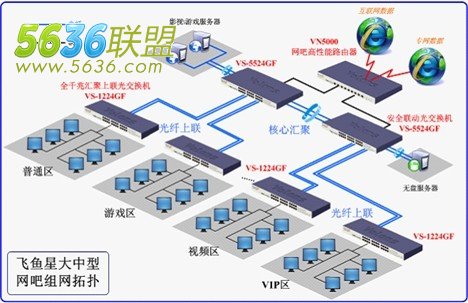

　　如下图所示，路由器VN5000，核心交换机VS-5524GA，接入交换机VS-1224G。采用飞鱼星全千兆网吧高性能路由器VN5000作为网关，然后布置两台光纤安全联动交换机共同构建稳定主干，这样就构成了网吧网络的主线路。双链路备份，降低由于主干线路故障导致全网掉线概率。

　　这种布线方案，可以让网吧使用多线路宽带，电信走电信，联通走联通。比如同时接入光纤、运营商专线、ADSL等多条线路，实现智能负载均衡和线路备份。

　　飞鱼星路由设备自带智能流控，精确识别网吧游戏等关键应用，高峰期自动抑制，BT、PPLIVE等带宽占用量大的非关键应用，保证了网游和网页应用的顺畅。其次，还能主动解决内网DDoS等攻击，确保网吧内网安全。硬件镜像端口功能，兼容主流监控系统，符合公安文化监控要求。能够提供强大的内网分析功能，让网吧管理者轻松掌握网络资源分配。
