网吧Windows7万兆全汇聚服务器解决方案

2017-08-22 作者:小唐点击: 459次

　　随着Windows7对各种软件，游戏的兼容性越来越好，加之其界面的舒适观感和易操作，在不久的将来，很大可能会成为网吧的主流操作系统。

　　针对Windows7的网络平台搭建

　　随着无盘服务器的RAM盘和SSD盘的普及，网吧无盘服务器的硬盘速度已经不再是系统的应用瓶颈，但因Windows7无盘对高带宽的苛刻要求，网络接口的速度成为Windows7在网吧应用和普及的新瓶颈。

　　鑫昊翔科技针对以上问题推出Windows7万兆全汇聚解决方案，以满足Windows7在网吧应用和普及所需的高带宽。

　　万兆全链路汇聚应用的优势

　　万兆主干是目前主流（公司提供网络设备免费赠送接入万兆线和主干与服务器对接的万兆光缆）

　　1、提供更快的上行速度，两条链路捆绑后可以提供两倍上行速度，适应WIN7无盘对带宽的需求。

　　2、提供上行链路冗余，单条链路发生故障，可以保障上行链路不断网。20G链路汇聚后，可以成倍提升万兆接口的带宽，链路带宽可达单向20G，双向40G

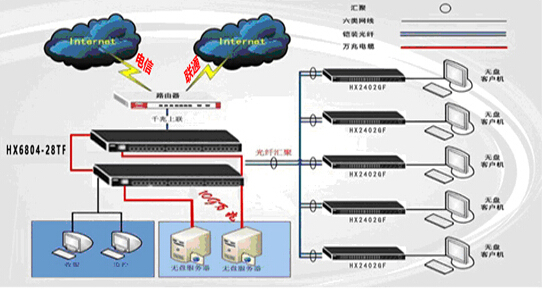

　　针对300台左右网吧万兆解决方案的组建，万兆核心主干与分交换光纤汇聚图：
　　

　　核心交换机：

　　昊翔万兆核心交换机HX6804-28TF两台，每台具有180G 背板带宽，以确保网络核心层高速稳定地运行，HX6804-28TF支持12组汇聚，每组最多8个端口。HX6804-28TF设备提供24个千兆光口+6个光电复用口以及自带4个10G的SFP接口.其中2个10G的SFP端口可以做上联使用,也可用于多台设备穿环使用. 通过万兆接口与服务器万兆连接，打破网吧网络瓶颈，积极应对网吧网络的大数据流量吞吐的要求。同时，支持多种QOS机制，保证核心网络的高速稳定。

　　接入交换机：

　　昊翔交换机HX2402GF，作为一款带SFP上联汇聚功能的非网管交换机，接入交换机与核心交换机之间采用2G链路捆绑进行连接，提供更快上行速度，两条链路捆绑后可以提供两倍上行带宽，适应WIN7无盘对带宽的高需求，以提供网吧主干网络速度。
