网吧VSU万兆环网组需求是什么

2017-08-22 作者:小唐点击: 298次

　　交换机是网吧VSU万兆环网组的重要设备，例如使用锐捷S57E-1和S57E-2交换机，网吧VSU万兆环网组需求是什么，下面网吧联盟小编为大家分析一下。

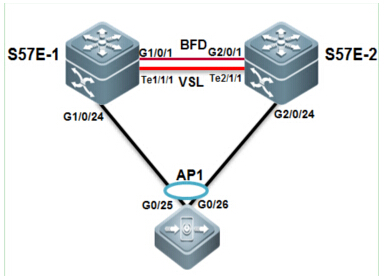

　　1、S57E-1和S57E-2组成虚拟设备VSU(domain ID为1)，S57E-1的优先级是200，S57E-2的优先级是150。S57E-1的Te1/1/1，Te1/1/2与S57E-2的Te2/1/1,Te2/1/2分别建立链接，组成S57E-1和S57E-2之间的VSL链路。
　　2、接入交换机的端口G0/25，G0/26，端口分别与S57E-1的G1/0/24以及S57E-2的G2/0/24建立连接，并构成一个包含2个成员链路的聚合端口组，聚合端口组的ID是1。
　　3、VSU配置了三层接口VLAN2，IP地址是192.168.1.254/24。
　　4、接入交换机配置了三层接口VLAN2，IP地址是192.168.1.1/24。
　　5、采用基于BFD检测双主机，G1/0/1和G2/0/1是一对BFD心跳接口。
　　配置要点：1、聚合端口组1的所有成员均为千兆光口；2、BFD互联的接口G1/0/1和G2/0/2均为路由口。
