天晨网吧应用篇解决方法：170台电脑8条带宽接入

2017-08-22 作者:小娟点击: 345次

　　天晨网吧应用睿易新NBR，网吧8条带宽接入、160兆出口，轻松玩转大带宽多线路，速看下文，分享网吧网络解决方案。网吧PC一共170台，总共有8条外网线路，一条20M电信光纤，七条20M电信ADSL拨号；路由器型号为RG-NBR2600G；之前上架NBR2600G，由于游戏体验不好，将设备下架。

　　问题描述：之前上架NBR2600G，配置操作是请求在线客服远程调试的，设备使用后，流量会出现串线，导致游戏卡、游戏中断以及游戏登陆不正常。注：将设备恢复出厂，之前配置没有备份，所以不清楚之前配置情况。

　　问题一、流量会串线，游戏流量会走到AD链路上，导致玩游戏卡、游戏中断及游戏登陆不正常。

　　解决方法：首先，升级NBR2600G版本到150503 ；再针对游戏流量会串线，导致玩游戏卡等情况，配置应用路由，让关键业务游戏走对称的电信20M光纤专线，其他下载、视频等业务走到另外几条AD链路，web应用不做限制，可以自由选路，并特别针对游戏服务器，让其只走AD链路。这样不会互相抢占带宽。为了保证各线路的业务合理性，我们在应用分组中针对关键业务、普通业务、抑制业务按网吧要求进行了分类，同时启用负载均衡保证各线路合理的使用率，避免出现单条线路被占满的情况。

　　问题二、在做完以上配置后游戏已经走光纤专线，但是某些未被识别成游戏的应用会进行自由选路，可能会走到AD链路上；比如暗黑3，在登陆的过程中，如果数据被不同的链路转发，就会造成第一次登陆游戏失败，要进行多次登陆才能成功。

　　解决方法：通过查看用户监控里的查看连接功能，知道暗黑3访问目的服务器的端口号为TCP 1119，然后在应用路由里，配置目的地址中目的端口号为TCP 1119的数据都走光纤。

　　问题三、配置路由流控策略，限制光纤链路最大下行速度300KB，上行速度50KB；限制AD链路最大上行速度为30KB，配置完后，发现看超清视频会出现缓冲慢和卡顿的现象。

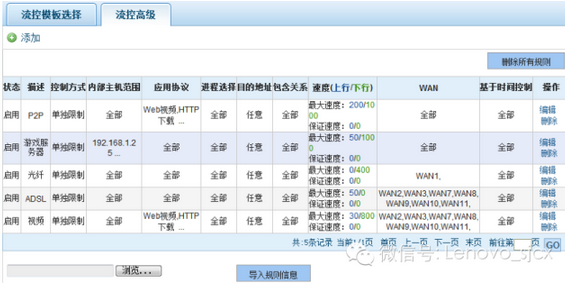

　　解决方法：单独针对视频和下载业务在全部链路进行限速，最大上行速度为200KB，最大下行速度1000KB；对光纤链路进行单独限制，最大下行速度为400KB；对所有AD链路进行单独限制，最大上行速度为50KB；针对视频和下载业务在AD链路进行限速，最大上行为30KB，最大下行速度为800KB。

　　最终结果：解决了网吧的所有问题，网吧所有业务速度正常。游戏、网页、视频、下载等业务按要求进行分流互不干扰（由于平时上网人数不多，不能进行高峰期测试）。

　　所有的查看信息和配置信息如下图：

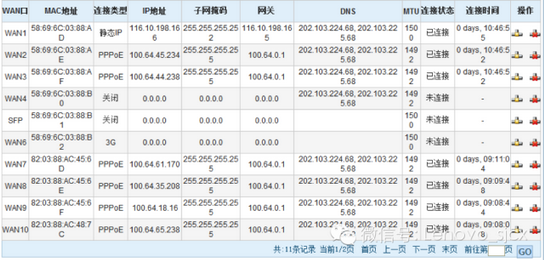

　　从这张图上可以看出一条电信光纤和7条AD 20M链路拨号成功。
