网咖千兆网络布线之网线制作

2017-08-22 作者:小唐点击: 1,095次

　　网咖千兆网络布线与一般的网吧不同，在基础的布线网线制作就有很大的区别，千兆网卡数据传输是双向的，需要使用四对线，即8根芯线，网咖千兆网络使用的网线有两个标准。

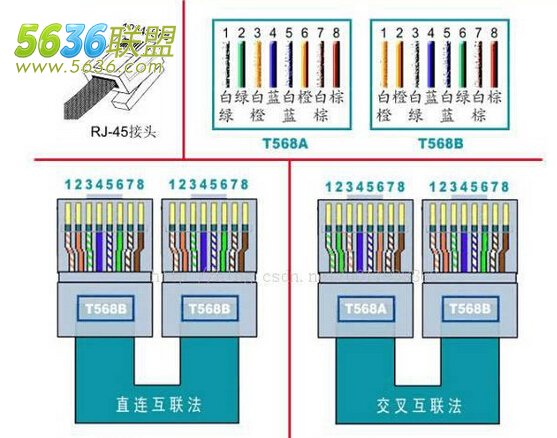

　　T568A 标准连线顺序从左到右依次为:1 - 绿白、2 - 绿、3 - 橙白、4 - 蓝、5- 蓝白、6- 橙、7- 棕白、8- 棕。
　　T568B 标准连线顺序从左到右依次为:1 - 橙白、2 - 橙、3 - 绿白、4 - 蓝、5- 蓝白、6- 绿、7- 棕白、8- 棕。
　　1 输出数据(+)
　　2 输出数据(-)
　　3 输入数据(+)
　　4 保留为电话使用
　　5 保留为电话使用
　　6 输入数据(-)
　　7 保留为电话使用
　　8 保留为电话使用
　　由此可见，虽然双绞线有8 根芯线，但在目前广泛使用的百兆网络中，实际上只用到了其中的4根，即第1，第2，第3，第6，它们分别起着收、发信号的作用。于是有了新奇的4 芯网线的制作，也可以叫做1 -3 、2-6 交叉接法，这种交叉网线的芯线排列规则是: 网线一端的第1脚连另一端的第3 脚，网线一端的第2脚连另一端的第6脚，其他脚一一对应即可。
