网吧100台PC左右，网络布线拓扑方案分享

2017-08-22 作者:小娟点击: 1,010次

　　2014年WIN XP正式退役，不少网吧也升级了电脑系统。WIN 7时代的无盘，对服务器与网络的数据吞吐量提出了相较于以往数倍高的要求。与此同时，网络科技不断发展，消费者对于网吧的网络要求也越来越高，只有提速才能赢得市场。网吧走入万兆时代已是必然！面对各种各样、参差不齐的万兆产品、各种万兆组合方案，如何选择最具性价比、效果最理想的方案？这成了网吧投资者们的难题。下面小编分享一个万兆网吧方案，该方案适合100台电脑的网吧。

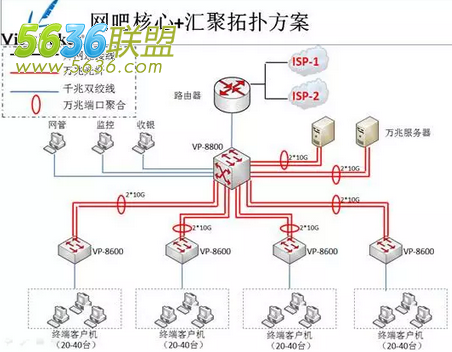

　　100台左右PC网吧布线拓扑图（如下图）

　　本方案采用优威派克VP-V2508服务器采用INTEL最新E5C602平台架构，能让网吧网络快速率运行。本方案服务器集成最新INTEN 82599万兆网络控制芯片，在全面提升网络I/O能力的同时，对虚拟化应用提供良好支持。有效的降低对系统宝贵的处理资源，带给客户毫无顿滞的网络传输能力。

　　在网吧路由器的选取上，本方案采用VP-R100全智能管理管理路由，5个千兆WAN、1个千兆LAN，100/1000兆自适应，设备中的独特的智能限速功能,设可根据网络使用状况,时时优化带宽资源,保证游戏不卡，网页流畅。支持多Wan口（ADSL、光纤）带宽叠加，支持电信、联通、铁通智能多线路选择，很符合现在网吧多线路的组网需求。还有智能流控功能，带宽策略，防攻击等网吧必备功能。

　　在核心交换机上，采用VP-8812全万兆安全路由交换机，可以轻松应对无盘、游戏、电影等大数据流量的转发需求，保证核心层数据的高速转发。保证服务器和网吧各级网络设备之间的万兆光纤高速连接，破除网吧网络瓶颈。分支交换机采用的是VP-8656-8TF万兆光纤型交换机作为接入层交换机。
