网吧组网案例：维盟万兆星网拓扑方案分享

2017-08-22 作者:小娟点击: 210次

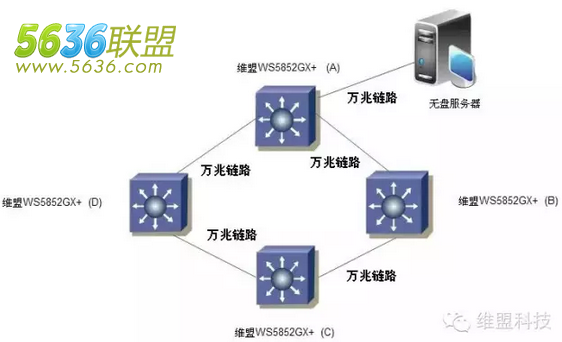

　　网吧网速慢成翔，玩家打游戏很卡该怎么办？速度和游戏体验仍是影响当下网吧上座率的关键，不用说，现在万兆已是全面普及，但到底网吧该选什么万兆方案呢？网吧万兆环网or万兆环网，抑或是全万兆星网？下面我们有必要认真来谈一谈了。常见的万兆环网拓扑一般是这个样子的，在这里小编就以维盟万兆环网举例好了：

　　万兆环网的优点：从拓扑图可以很明显得看出来，万兆环网的所有链路都是万兆的。我们把A交换机看做核心交换（环网理论上没有核心交换），其他的看作分交换。那么核心交换到服务器是10G或者20G带宽，所有的分交换到核心交换也都是10G带宽。整个网吧网络的链路都是10G，一路10G，自然畅通。

　　万兆环网的另一个优点：链路冗余。就是网络架构中断开任何一条链路都不会对网络造成影响，不会有任何一台客户机掉线。以上图为例，假设A节点和B节点相连的链路断开了，此时这B节点下的客户机会挂掉吗？不会，B节点可以换一条路，经过C、B、A节点仍然与服务器相连。这就是万兆环网的线路冗余，每个节点到服务器都有两条路可走，断掉了一条不会有影响，掉个头仍然能到达服务器。

　　万兆环网的缺点：相比星网来说，分节点到服务器的路径要长，开销要大。以图为例，C节点去服务器，不管走哪条路都要经过两个节点，网络越大，要经过的节点就越多，而前面节点的数据转发压力就会很大。还有就是网吧网络维护不方便，若网络大，由10台WS5852GX+组成环，此时若挂了两条链路，排查起来会很麻烦，要定位到故障链路需一台台的排查。

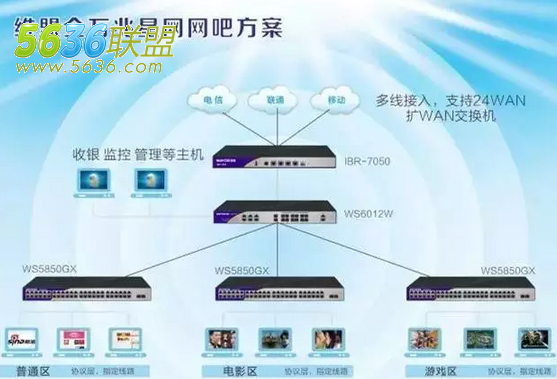

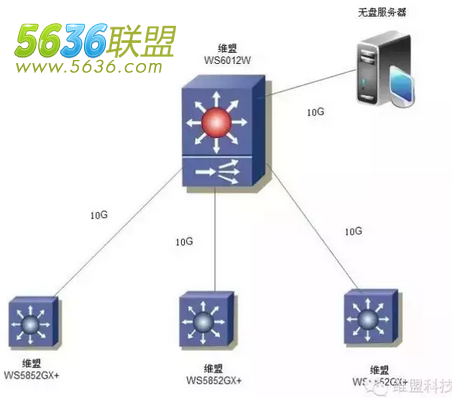

　　那么针对于万兆环网这些问题有没有解决办法呢，当然有，维盟全万兆星网方案，拓扑如下：

　　维盟全万兆星网方案：所有链路也都是10G，甚至可以达到20G（汇聚），这是万兆环网做不到的，万兆环网除了与服务器对接可以汇聚，交换机之间级联是不能做汇聚的。此外，还解决了万兆环网分节点到服务器的路径大开销大的问题。链路冗余也可以通过做汇聚来实现，排查故障也容易，哪台分交换下面的客户机出问题就排查哪台，轻松精确定位。一句话总结：维盟全万兆星网结合了星网和万兆环网的所有优点，你值得拥有。
