万兆到桌面，150台无盘网吧星网架构方案

2017-08-22 作者:小娟点击: 1,763次

　　随着微软XP系统在14年4月停止更新，Win7、DirectX 11和3D等新技术、新应用在网吧逐渐普及与流行，越来越多的游戏只能在Win 7系统上运行，现行的千兆网络环境已经不能满足网吧的需求，网吧开始进入万兆网络时代。网吧万兆网络方案形式有很多：星型网络架构、环网架构、堆叠等，究竟哪个方案更适用于网吧？

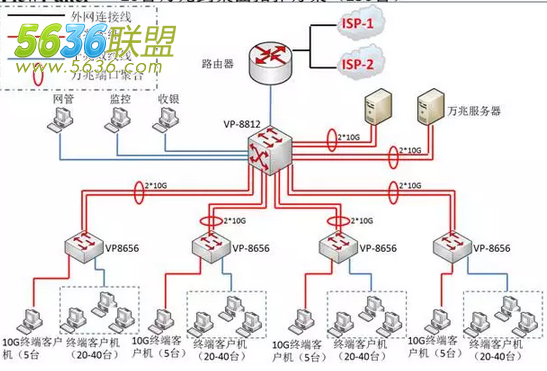

　　星型万兆网的组建成本较低，你只需要一台高性能的中央管理型交换机，且和网吧现有星型千兆网络架构完全一致，无需重新布线，节约投入成本，便于网吧改造真正的万兆网络，经济实惠。下面小编分享一个优威派克星网架构真万兆网吧一体化解决方案，网吧万兆到桌面拓扑方案，本方案适合150台电脑的无盘网吧。

　　这也是目前国内首推，仅有的高性价比全万兆星型网络拓普方案--150台无盘网吧案例。

　　150台无盘网吧全万兆星网架构方案设备清单

类别	型号	数量
路由器	优威派克VP-R150	1
万兆接入层交换机	优威派克VP-8656-8TF	4
万兆核心交换机	优威派克VP-8812	1
万兆光纤模块	优威派克	64
万兆光纤模块	VP-PCIE-10GE-1SFP+	64
万兆光纤线	可以随意加长	6
无盘服务器	优威派克 VP-V2508	2

　　一些网吧技术员在策划万兆拓扑方案时，会选择环网拓扑模式。万兆环网其实是一种伪万兆，实质是一种冗余式结构网络与总线型网络的综合体，将阻塞的线路断开，实际就成了总线型的网络。当网络越大，网吧交换机使用的越多，负载也就越大，网络风暴也就越严重、越难控制，速度也就越慢。所以小编推荐星型拓扑架构，让网吧网络真正实现万兆到桌面！
