维盟6012W接5852GX，网吧万兆星网解决方案

　　2015年网吧转型期，高端网吧数量不断增多。时下，万兆网络已经开始普遍。目前市面上的万兆网吧组网方案主要有以下几种：万兆主干光纤方案，万兆环网方案，万兆主干电口方案。下面小编来分享一个方案网吧万兆星网配置方案。

　　维盟（WayOS）推出的这套全万兆星网解决方案不仅有效地提升了网吧服务器的输出速率（同时也提高服务器的带机量），破除了困扰网吧网络性能提升的瓶颈，力助网吧网速高速提升，给网吧构建一个真正高效、快速、稳定的网络环境。

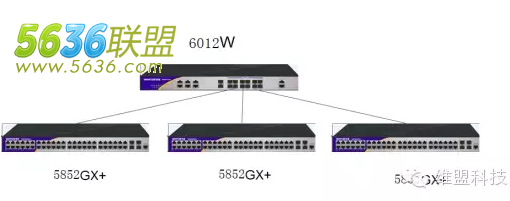

　　那到底全万兆星网是如何来实现的呢？下面我们先来看全万兆星型拓扑结构示意图（上层路由器可根据网吧实际用户数量，选择IBR-7050/7150多WAN网吧智能路由器）：

　　星型拓扑是最常见的一种网络拓扑结构，就是网络中的各节点通过点到点的方式连接到一个中央节点，由该中央节点向目的节点传送信息。用WS6012W和WS5852GX+来做就是每台5852GX+都与6012W相连，而5852GX+之间不要有连接。

　　我们知道，WS6012W是9-20号端口为万兆光口，WS5852GX+是49-52为万兆光口，用这两个型号做星网拓扑那就用万兆光口相连，有两种选择：做汇聚和不做汇聚。

　　首先我们来说说做汇聚的情况，这里用1台6012W和1台5852GX+做示范：

　　在6012W里选择9、10号口做组汇聚，步骤如下：

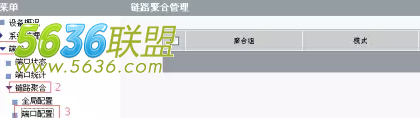

　　（1）进入交换机web界面 → 端口 → 链路聚合 → 端口配置 → 添加

　　进入了添加汇聚组界面。

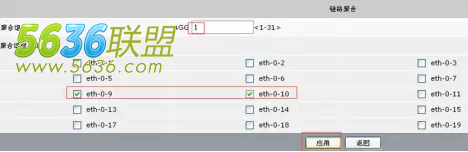

　　（2）配置汇聚组名 → 选择汇聚端口（从9号口开始才是万兆光口）→ 应用

　　（3）保存配置

　　以上6012W的配置就完成了。

　　WS6012W一共有12个万兆光口，可以做6组汇聚，不过要预留1-2个端口用来接服务器。如果服务器用的是双口万兆网卡，对接服务器也是可以做汇聚的。所以WS6012W用来对接交换机的汇聚就只有5组，也就是对接5台W5852GX+。5台5852GX+最多可以带240台客户机。

　　接下来还要在5852GX+上做汇聚，在5852GX+上最好用49、50口做汇聚。步骤如下：

　　（1）进入web管理界面 → 端口配置 → 链路聚合 → 选择49、50号端口 → 应用

　　（2）系统工具 → 保存配置 → 保存

　　这样5852GX+的配置也完成了，然后用万兆光模块和万兆光纤线把在两个交换机相连在一起。

　　说完做汇聚的情况之后，关于不做汇聚其实这个没有什么好说的了，除了修改交换机的IP不需要做任何配置，把网吧交换机连起来就行，用6012W的万兆光口对接每台5852GX+的49口或者50口就行了。与做汇聚的区别就是汇聚是双线，带宽为20G，不做汇聚是单线，带宽为10G。

　　另外，不做汇聚的方式6012W的12个万兆光口最多能接11台5852GX+，预留一个万兆光口接服务器，也就是最多能带528台客户机。
