网吧环网典型拓扑案例方案分享

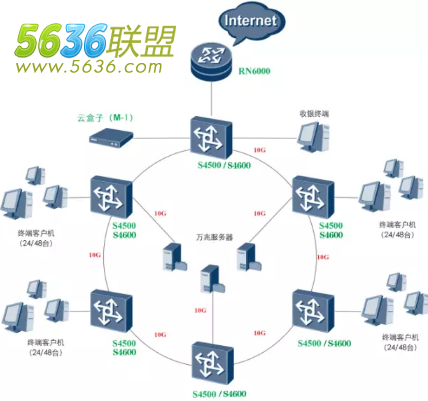

　　不少网吧管理员在进行组网时会首先考虑环网拓扑方案，环网的搭建比较简单，而且维护起来也很方便。选择好了网络组网产品之后，该如何进行环网配置？下面小编来和大家简单分享一下网吧环网配置方式。首先列举一个环网典型拓扑案例，具体如下所示：

　　网吧组网配置实施步骤：

　　第一步：修改IP地址，暂不组环网，修改每一台交换机的IP地址（默认地址均为192.168.255.1、默认用户名/密码 admin/admin）。

　　第二步：任意在环网中找一台S4600设备且仅一台（建议为S4600-48G-2TF）在【网络安全-ERPS-Ring配置】中打开（enable）“主检测模式”如下图所示：

　　第三步：无需其它的操作，将网吧交换机互联的线依次插上，环网组装完成。

　　简易恢复出厂配置方式：

　　1：交换机面板左下角处“RESET”键，短按1s内重启交换机；按住1-10s则恢复出厂配置。

　　2：网线短接交换机9号口和16号口→接好后重启交换机→等待30秒左右→拔掉短接线→恢复出厂配置操作完成（光口交换机此处采用光纤即可）。

　　以上就是小编分享的网吧环网典型拓扑案例方案，当然还有树型拓扑结构、菊花链拓扑、行星型拓扑结构等，网吧经营者可以根据网络的实际需求来选择操作。
