网咖万兆环网案例分享，可开设WIFI上网区

　　传统网吧给人的感觉可以三个字形容“脏、乱、差”，但如今不少网吧开始转型为网咖，开始走高端大气上档次路线。小编曾去过几家网咖，确实有不一样的上机体验。不光是网吧环境好，服务到位，就连网速也比一般的网吧快。甚至一些网咖还提供书籍、桌游、免费wifi等综合休闲方式。

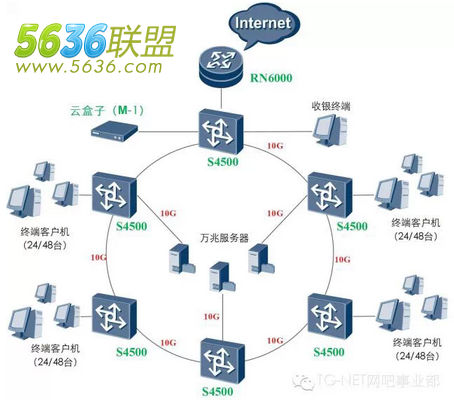

　　当然这就对网咖网络组建提出了很高的要求，如何进行网络拓扑图设计？如果进行网络施工？下面小编分享一个TG-NET万兆环网解决方案。网咖网络拓扑图如下：

　　4台万兆环网交换机，使用3米万兆高速电缆相互连接，S4500-48G-4TF多余的2个万兆端口，连接服务器2台。全场199台PC连入万兆环网交换机的RJ45端口上。对于外网，采用RN6000路由器作为网关设备，上接运营商网络，下接内网交换机产品。

　　该网咖网络拓扑方案有以下几大优势：

　　1. 网吧网络采用环状拓扑，减少网络层次,提升数据转发效率；工业级环网协议，零延时，零丢包；线路故障，设备自主愈合，毫秒级倒换，稳定卓越。

　　2. 目前网吧都使用无盘架构，让无盘服务器均衡分布在各台环网交换机下，可以避免单台交换机负载过高，减少网络数据负载压力。

　　3. 现在的网吧客户机终端系统已经从原来的XP系统更换成Win7系统，这样就给带宽提供了更高的要求，内网网络使用10G的带宽能有效解决上述问题。

　　如果网咖还想开设WIFI上网区，可以选择使用TG云盒子，它是TG-NET最新推出了一款集设备管理（AP+SC+RC）、智能无线、网络诊断于一身的综合网络运维产品，搭配TG云端服务及APP化手机管理，能让用户随时随地轻松配置网络设备、维护网络、以及无线Wifi营销。
