飞鱼星交换机RSTP快速生成树功能的配置方法

　　飞鱼星VS5000系列联动管理交换机支持RSTP快速生成树功能，具体配置步骤如下：

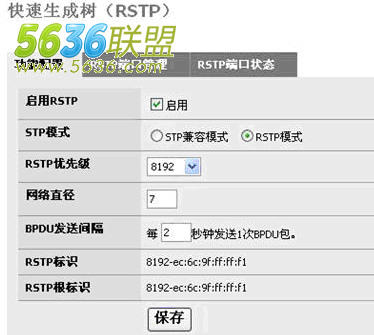

　　1.如果想要启用飞鱼星交换机快速生成树功能，请在“功能配置”标签中，勾选“启用”，具体如下图所示：

　　需要注意的是，RSTP的根交换机是拥有最小的RSTP优先级值的交换机，因此，若要手动指定根交换机，请在

处选择更小的优先级值；

　　根据网吧网络的实际情况来填写数值，注意后面3个选项的更改可能会对RSTP的运行效率与性能产生影响，我们推荐保持默认值

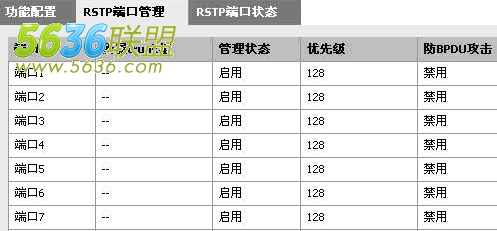

　　2.接下来就是调整各端口的RSTP特性，点击“RSTP端口管理”标签，如下图所示：

　　每个端口可调整的属性包括“管理状态”、“优先级”与“防BPDU攻击”特性，要具体设置请点击弹出窗口见下图：

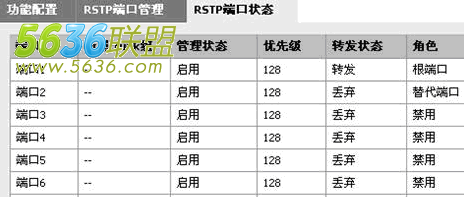

　　3.最后就是查看交换机端口的生成树状态，请点击“RSTP端口状态”标签，如下图所示：

　　每个端口的RSTP状态与属性用一行来显示，其中：

　　所属trunk组：标识出该端口是否以链路聚合组成员的形式运行RSTP。

　　管理状态：标识出在该端口上是否启用了RSTP。

　　优先级：标识出从该端口上发出的BPDU所携带的端口优先级值，该值将可能影响根端口与指定端口的选举。

　　转发状态：标识出该端口当前所处的状态，启用了RSTP的端口将始终在3种状态之间切换，这3种状态分别是学习、转发与丢弃。

　　角色：标识出启用了RSTP的端口在当前拓扑中的身份，RSTP共定义了5种端口角色，这5种角色分别是根端口、指定端口、替代端口、备份端口与禁用端口。

　　防BPDU攻击：若在该端口上启用了此功能，则该端口将不再发送与接收BPDU。注：该功能应仅用于连接主机的端口。
