两种应用环境下双绞线的制作方法

2017-08-22 作者:小唐点击: 328次

　　对于网吧网络建设来说，千万不要忽略了双绞线的制作，这么小小的问题就有可能引发整个网吧网络故障，那么今天小编就为大家介绍两种应用环境下，双绞线的制作方法。

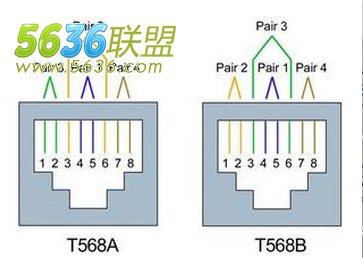

　　1，PC等网络设备连接到HUB时，用的网线为直通线，双绞线的两头连线要一一对应，此时，HUB为MDI-X口，PC为MDI口。10Mbps网线只要双绞线两端一一对应即可，不必考虑不同颜色的线的排序，而如果使用100M速率相连的话，则必须严格按照EIA/TIA568A或568B布线标准制作。水晶头|网线|水晶头|网线|水晶头|双绞线|水晶头|网线|水晶头|网线|水晶头|双绞线|水晶头|网线|
　　2，在进行间HUB级连时，应把级连口控制开关放在MDI上，同时用直通线相连。如果HUB没有专用级连口，或者无法使用级连口，必须使用MDI-X口级连，这时，我们可用交*线来达到目的，这里的交*线，即是在做网线时，用一端RJ-45plug的1脚接到另一端RJ-45plug的3脚；再用一端RJ-45plug的2脚接到另一端RJ-45plug的6脚。可按如下色谱制作：
　　A端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；
　　B端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。
　　有些网吧网管对于网线的制作放大没有一个正确的认识和掌握，尤其对与大型网线的制作更是知之甚少，希望对你们有帮助。
