现在很多网吧都会使用光纤交换机,对于网管新手而言,安装光纤交换机需要一定的指导才行。下面小编分享的是NSW1824CF
光纤交换机安装指南。
一、光纤
交换机安装前的准备
1.放置交换机的表面必须至少能承重4kg
2.供电的电源插座距离交换机须在1.8米之内
3.确保电源线两端已可靠地连接在交换机后面板上的电源接口和供电的电源插座
4.保证交换机的四周可以良好的通风散热
5.请勿将重物放置在交换机上
二、桌面安装过程
当欲将光纤交换机安装在桌面上时,需先将包装箱内提供的4个黏性胶垫粘贴在交换机底面的四角的相应位置,然后,再将交换机平放在桌面上,并确保交换机的周围能够良好地流动通风。
三、机架安装过程
首先,需要将包装箱内已提供的上机架的配件用与其配套的螺丝固定在交换机的前面板的两侧,然后,再用螺丝将交换机安装在19英寸的机架内

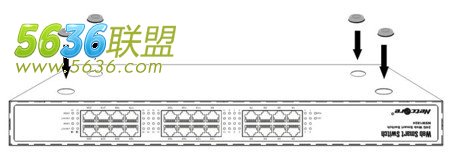

第一步:安装防滑脚垫。

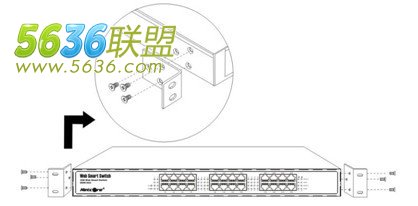

第二步:安装交换机两侧耳片。

第三步:上机架
第四步:联机检查
四、电源
交换机的输入电压范围是100-240VAC(50-60Hz)的交流电,交换机的内置电源系统可以将实际输入的电压自动调整为其工作电压。电源接口位于光纤交换机的后面板上,请将电源线一头插在交换机后面板上的电源接口上,另一头插在电源插座上。
下面
网吧网络栏目小编需要提醒您注意以下几点:
1.线缆长度
本设备与其它IEEE802.3兼容网络设备连接时,线缆长度应该符合双绞线组网标准
2.线缆类型及线序
设备在3/4/5类线缆上均可达到10M传输速率,若要使网络工作在100/1000Mbps的传输速率下,必须使用非屏蔽5类双绞线(UTP)或更高级别的线缆,若长期使用3或4类线缆将导致数据丢失。
本设备的每个端口均具有自动线序交叉功能,可以使用任意线缆(平行线和交叉线)与其他网络设备相连。
