万象网管服务端镜像监控功能的使用说明

2017-08-22 作者:小娟点击: 951次

　　首先要说的是，万象网管服务端镜像监控功能不是在任何情况下都能使用的，必须要具备一定的条件。
　　1.网吧必须要有一台带镜像口的交换机（具有捕包功能）。
　　2.客户机不能开启防火墙(包括系统自带防火墙)。
　　3.万象04服务端版本不低于v16.4.952.68,万象08版本不低于v2.8.1.48
　　如果上述条件都具备了，接下来就可以使用万象网管服务端镜像监控功能。
　　1.安装支持镜像监控的万象服务端版本。
　　2.系统设置如下设置：
　　“下机后中断客户端外网”这个打勾。
　　“下机后客户端有外网流量时报警”这个打勾。
　　勾选后重启一次万象服务端程序。

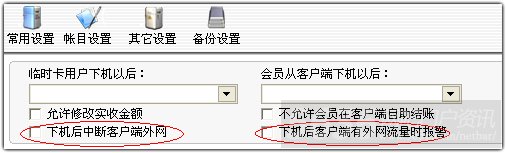

　　万象04界面如下：

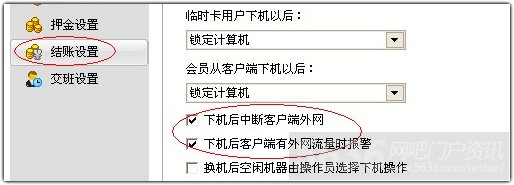

　　万象08界面如下：

　　3.设置连接镜像交换机：
　　将万象网管服务端网线接入，镜像交换机的“审计”接口；将客户机网线接入，镜像交换机的“内网”接口；外部网线接入，镜像交换机的“外网”接口；
　　需要注意的是，这个是通过交换机进行旁路阻断，即抓取镜像口数据包进行分析阻断。
　　4.开始使用，正常情况下客户机结账后，万象网管服务端镜像交换机会阻断客户机连接外网，若客户机非上机状态还有外网流量存在，则会在万象服务端有消息提示（一般3分钟内）。
　　5.万象网管官网版本下载：
　　万象网管08标准版http://down.sicent.com/webdown/Server_v2.8.1.48.exe
　　万象网管08增强版http://down.sicent.com/webdown/ServerEx_v2.8.1.48.exe
　　万象网管2004版本http://down.sicent.com/webdown/Server_v16.4.952.68.exe
