爱快流控路由多线掉线切换问题

2017-08-22 作者:小唐点击: 1,008次

　　爱快流控路由多线掉线切换的问题，外网多条外网线路环境下，其中某条外网线路断网时，自动把本该走这条线路的协议流量切换到其他的外网线路继续转发。

　　路由端基础配置：

　　1、网络设置---外网设置---WAN1：勾选使用“默认网关”功能。

　　（步骤效果：内网所有PC端产生的流量走WAN1外网线路上网）

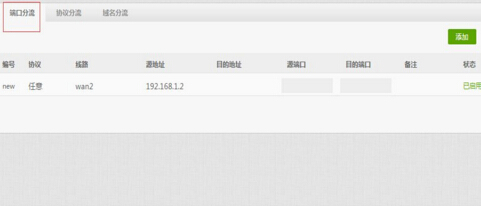

　　2、网络设置---分流设置---端口分流：添加一条如图策略

　　（步骤效果：源地址192.168.1.2产生的任意协议流量强制分流到WAN2外网线路进行转发）

　　3、此时如果WAN2外网线路掉线断网，内网某PC端（192.168.1.2）必须不能自动切换到其他线路上网：

　　①WAN2的外网接入方式为：静态IP、DHCP/动态IP，基于VLAN的静态IP

　　解决方法：进入外网设置---WAN2线路设置页面，取消勾选“自动切换”功能即可。


　　②WAN2的外网接入方式为：ADSL/PPPOE拨号，基于VLAN的多拨，基于物理网卡的多拨（不存在“自动切换”功能）

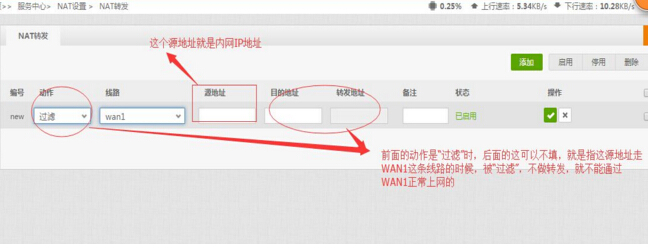

　　解决方法：进入服务中心---NAT转发，添加设置策略如图

　　方法：NAT过滤

　　原因讲解：

　　接入方式静态IP方式的线路条件，其线路路由表信息会直接静态写入到爱快路由器的默认路由表内，线路即使掉线断网也依旧存在，会造成路由器系统将内网终端上网流量持续发往此线路，导致无法无法上网，所以接入方式为静态IP方式时，只取消勾选“自动切换”功能实现即可。

　　而接入方式PPPOE/ADSL方式的线路条件，其线路路由表信息会动态写入到爱快路由器的默认路由表内，如线路掉线断网，此路由表信息会自动跟随消失，此时原先应该走到此线路的流量会直接发送给默认网关，要实现内网PC端所有流量只走WAN2，不走其他外网线路，需要做切换到默认网关线路时的阻断转发，所以直接使用NAT转发功能内的“过滤”或“转发”功能实现即可。
