前面小编介绍过爱快路由手工流控的操作方法，详见文章《爱快路由手工流控的设置步骤》。下面小编以网吧为例，分享爱快路由手工流控案例。
网吧外网环境如下：
wan1：两条电信多拨，每条都有上行50Mb、下行50Mb
wan2：联通，20Mb上行、100Mb下行
wan3：联通，30Mb上行、30Mb下行（在此线路上做了VPN，VPN需要全部占用带宽）
wan4：长宽，4Mb上行、20Mb下行
wan5：移动，4Mb上行、100Mb下行
网吧网络要求如下：
1、客人玩游戏、访问网页等是电信走电信线路，联通的走联通线路。
2、VPN拨号的线路必须完全给VPN流量占用，不需要其他流量使用
3、所有线路带宽都要利用上，各种应用程序同时开启，互不影响都能正常运行。
第一步：基于用户的外网环境和他的需求，首先我们需要判断这个环境的线路配置如何操作。以下为个人意见，仅供参考！线路配置如下

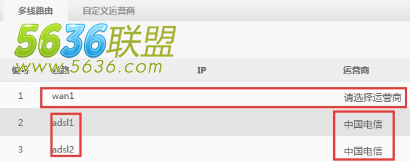

wan1：因为是多拨所以，wan1是不进行实际拨号的，做线路配置的时候需要选择adsl1和adsl2实际拨号线路。
wan1的正确配置
线路配置后分析此线路主走协议：基于电信属性的目的IP的网络游戏、网络通讯、常用协议、未知应用、HTTP协议
wan2：加入多线路由--选择联通（目的：让联通的游戏和网页可以走此线路）
线路配置后分析此线路主走协议：基于联通属性的目的IP的网络游戏、网络通讯、常用协议、未知应用、HTTP协议

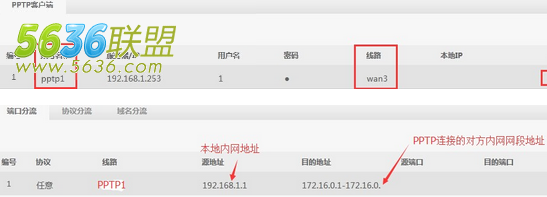

wan3：因为是VPN拨号，用户需求所有VPN数据都要走VPN线路，并且完全占用，所以可以做【端口分流】（也可选择做【静态路由】），指定VPN流量全部走PPTP1，流控策略也要基于PPTP这个实际拨号线路选择，流控策略基于此线路总带宽30M计算。
线路配置后分析此线路主走协议：线路产生流量只是VPN互访的流量。由于用户要求此线路全部走VPN线路，所以做了VPN【端口分流】到PPTP1线路上。
wan4：考虑到带宽相对较小，并且有游戏更新服务器存在，为了不让游戏更新和其他机器互相干扰，所以将此线路完全划给更新服务器使用，可以做【端口分流】实现效果。（端口分流成功率是百分之百）
线路配置后分析此线路主走协议：
游戏更新服务器已经被【端口分流】指定此线路，所以此线路所有协议为游戏更新服务器产生的协议。

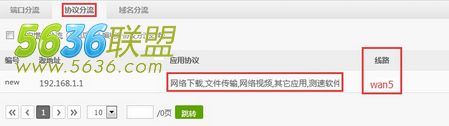

wan5：较大带宽，可以【协议分流】一些不常用或者不重要的协议，比如：网络下载、网络视频、文件传输、其他应用、测速软件。本文讲解时随机选择其中几项，您可根据您的实际环境随意选择。
线路配置后分析此线路主走协议：如图所示，做了分流后，此线路就会走、网络下载、网络视频、文件传输、其他应用、测速软件这六种协议组。（因制作方便，所以分流全部选择了可分流协议，实际环境可自定义分流协议选择）
同时注意：现在协议分流成功率不能够达到100%，所以要考虑分流的协议如果分流失败走到下一个线路优先级配置的线路上进行数值控制，也就是使用【多线路由】功能的adsl1、adsl2和wan2上做出分流失败策略，请注意查看。如果没有低优先级线路配置【
多线路由】或【负载均衡】，那么分流失败的协议就会走到 “ 默认网关 ” 。
第二步：基于所有线路配置合理做出手工流控，分析所有协议组主走哪个线路，和可能会走哪个线路（一般指分流失败情况），然后基于线路带宽和所走协议进行合理限制，注意查看最后两条流控策略分流失败策略，是因为协议分流无法保证百分百分流成功，导致被分流协议有几率走到下一个线路优先级配置（多线路由、负载均衡、默认网关）这个时候需要加一个策略控制分流失败的协议走到adsl1、adsl2和wan2的时候的一个压低限制。
本策略只作为参考，实际环境还需要使用过程中调优（更改数值），或您有不同的需求请改线路选择及数值。
