飞鱼星路由器SVPN功能解析
2017-08-22 作者:小娟 点击: 2,458次
  飞鱼星路由器SVPN功能支持从VPN路由器连接到VPN路由器。打个简单的比方:某网吧业主拥有A和B两个门店,各使用一台具备SVPN功能的飞鱼星路由器,A路由器采用双线接入(新联通+电信),B路由器只是电信单线接入,业主想让B门店的用户访问新联通时借用A门店的新联通线路,这时就可以通过飞鱼星SVPN功能来实现。下面是具体的操作步骤。
  首先,将A路由器配置为SVPN服务端,假设它的当前网络接口参数为:内网网关192.168.0.1,子网掩码255.255.255.0,WAN1电信IP 61.138.120.68,WAN2新联通IP 221.10.250.12,隧道地址为192.168.0.2。B路由器配置为SVPN客户端,假设它的当前网络接口参数为,内网网关192.168.1.1,子网掩码255.255.255.0,WAN1电信IP61.138.121.25。

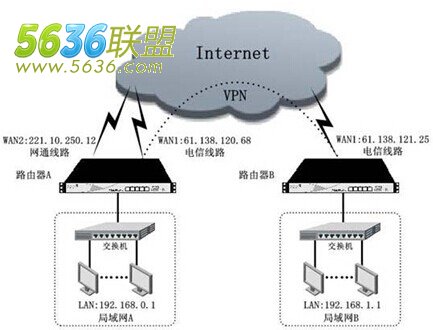

  网络拓扑图如下所示:

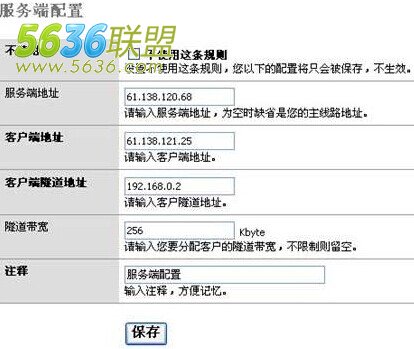

  A路由器的配置方法是:首先,将“启用隧道”打勾,隧道类型选择“服务端配置”,并保存。然后在新出现的界面中点击“+”号,添加一条规则,具体的参数如图所示:

  具体参数设置如上所示,需注意的是,服务端地址:作为SVPN服务端的WAN口IP地址,因为本例中的客户端使用电信线路,在这里服务端地址就选择电信IP,即WAN1口IP。

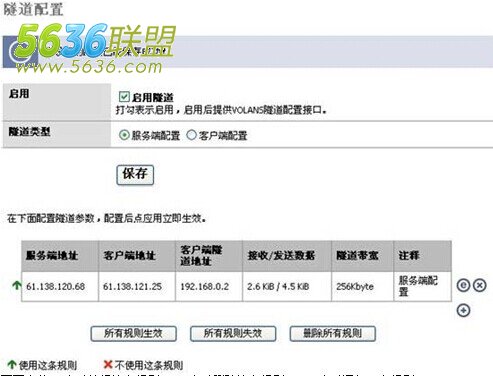

  点击“保存”按钮,并在保存后的界面中点击“应用”按钮,并重启路由器后,出现如下的界面:
  页面中的“e”表示编辑这条规则,“×”表示删除这条规则,“+”表示添加一条规则。

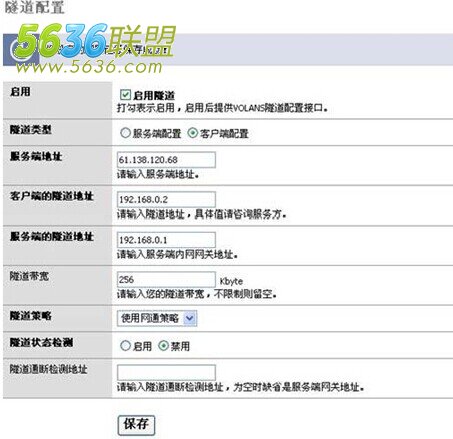

  B路由器的配置方法是:首先,将“启用隧道”打勾,隧道类型选择“客户端配置”,并保存。然后在新出现的界面中作如下图所示的配置:
  保存以后,重新启动B路由器使配置生效。然后可以在B营业点的计算机上运行tracert命令跟踪一个新联通的IP,可以看出,数据是从A路由器的新联通线路出访的。
  以上就是飞鱼星路由器SVPN功能的使用说明,最后网吧路由栏目小编提醒大家注意,在完成此功能配置后需要重新启动路由器才生效。
