wayos软路由有一项内网VLAN功能，该功能是通过给路由器下的交换机划分802.1QVLAN，可以实现内网用户处于不同的VLAN下。用户只能在指定的VLAN下才能登陆。该功能适用于小区环境，通过路由与交换机的VLAN标签对接,缩小了局域网内广播域的范围，可以减小病毒攻击、回路、ARP欺骗对路由器的影响。方便管理员管理局域网内的用户。
wayos路由内网VLAN功能使用说明：
第一步：打开路由器内网vlan的配置界面。

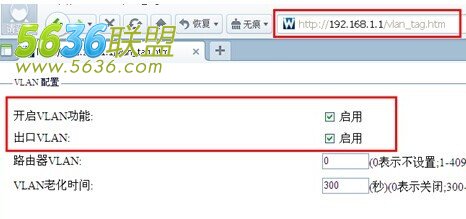

该功能设置的隐藏界面是：http://192.168.1.1/vlan_tag.htm如下图所示为路由器内网VLAN配置的界面，勾选上开启VLAN功能和出口VLAN点击提交设置。
开启VLAN功能：对含有vlantag标签的数据，
路由器转发时会去掉vlantag标签。
出口VLAN：对含有vlantag标签的数据，路由器处理后转发时会加上对应的TAG标签再进行转发。
路由器VLAN：路由器转发的数据会强制附带上设置的TAG标签，这里一般保持默认。
第二步：给路由器LAN口下的交换机划分VLAN
以8口交换机为例，配置是交换1口的vlan ID为1，2口的VLAN ID为2以此类推7口的VLAN ID为7，8口为公共口，该口与路由器的LAN口相连。效果如何，我们通过下面这个例子来看一看。
第一步，我们在

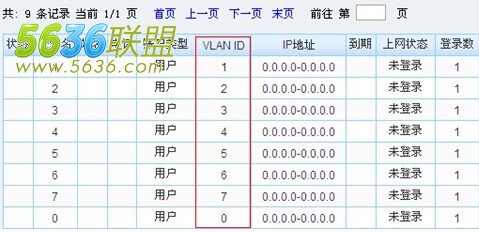

wayos路由认证管理→用户管理处添加一些带VLAN ID的用户，如图所示：

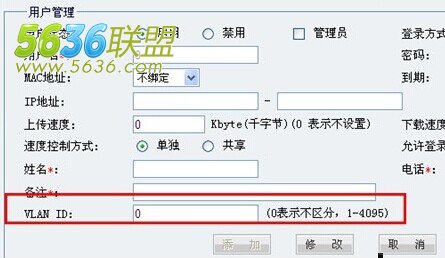

注意：带有内网VLAN功能的软路由，在用户管理界面会多一个VLANID的配置项
网吧路由栏目小编要说明的是，VLAN ID为1表示该账号必须是PC在交换机VLAN ID为1的接口下面才能登陆成功，0表示在任意一个VLAN下都可以登陆。

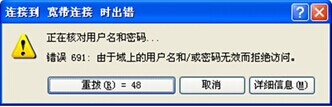

第二步：将PC与交换机2口相连，打开宽带连接，使用VLANID为2的账号进行拨号，可以正常。断开连接，使用VLANID为3的账号进行登陆，会出现691错误提示。
如果使用VLANID为0的账号，那么在交换机的任一接口都可以登陆成功。
注意：该功能要求软路由的网卡支持802.1Q协议，如果路由器网卡不支持，则该功能不生效。
