wayos路由系统PPPOE桥接使用教程

2017-08-22 作者:小娟点击: 2,935次

　　前面小编介绍过文章《wayos路由PPPoE Server管理的设置教程》，下面小编说说wayos路由PPPOE桥接的使用说明，具体操作如下：

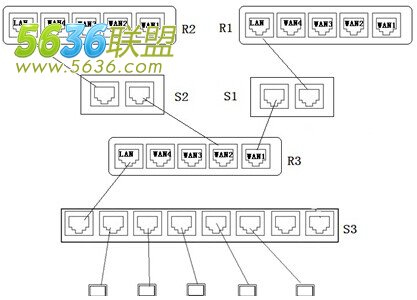

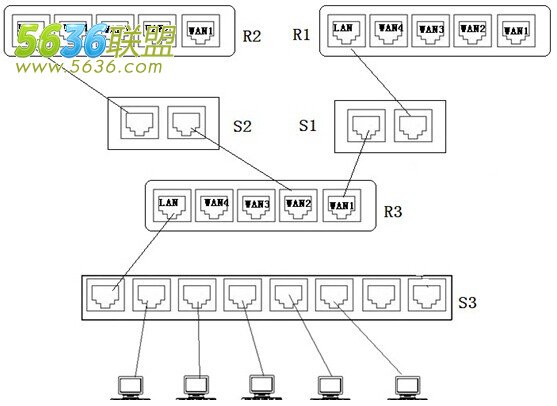

　　以自行搭建环境为例：广域网无vlan时，有R1、R2、R3三个路由，R1和R2比如为电信的pppoe sever，R3为我们作为穿透到R1和R2上进行拨号的路由。有S1、S2、S3三个交换机，S1和S2比作为电信下来之后接的交换机。S3为局域网中的主交换。环境如下图：

　　R1上有账号为11、22、33、44

　　R2上有账号为aa、bb、cc、dd

　　开启wayos路由系统PPPoE桥接功能，主透传接口为广域网1，辅透传接口为广域网2。出口VLAN_ID为0，可以看到线路侦测成功。

　　现在就可以使用主透sever服务上的账号进行拨号了。虽然可以拨号成功，但是在现在的情况下却无法在R3路由中看到账号的状态。是否在线就只能在上一级的sever中可以看到。

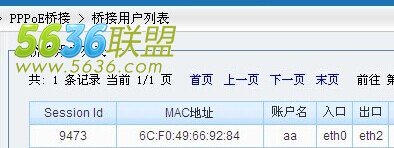

　　为了让我们看到拨号到上一级路由的账号，做了“桥接用户管理”功能和“桥接用户列表”在线状态。

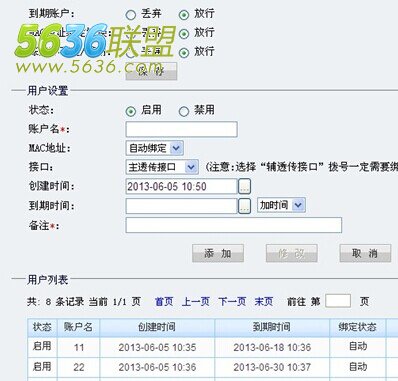

　　在“PPPoE桥接→桥接用户管理”中添加R1和R2上的账号。网吧路由栏目小编提醒您注意添加辅透上的账号时，需要绑定mac地址才可以正常拨号到辅透线路上。辅透线路若mac地址设置为自动绑定，那么第一次拨号的时候会提示拨号691。该功能的原理是，在设置了自动绑定之后，第一次拨号的时候是未绑定mac地址的。

　　那么首先pc拨号时就会首先从主透去找账号，但是主透中无账号的情况下，那么就会提示“错误691”，且自动绑定账号该mac地址到桥接用户管理中，那么下一次拨号时就会拨号成功。
