浅析网吧网络综合布线实施方案

2017-08-22 作者:小唐点击: 1,108次

　　网吧网络的搭建是个麻烦是，涉及到双绞线，水晶头，网络设备的放置，线路编号等等，需要注意的地方很多，网络综合布线方案成为网吧热点，网吧用户可以参照下面这个具体的网络综合布线方案。

　　1，双绞线的接法:根据网络布线标准,双绞线有568A和568B两种标准接法,目前使用最广泛的接法是568B接法。568B接线标准中,定义的标准线序是:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕,从左至右是1号线至8号线;568B的接线标准就是水晶头的两端都使用标准的线序。

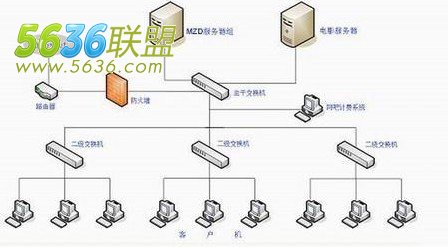

　　2，交换机如何摆放:无论是主交换机还是二级交换机,在选择安装位置时,一定要把交换机放置在节点的中间位置,一方面可以节约网线的使用量,另外还可以将网络的传输距离减小到最短,从而提高网络传输质量。
　　3，网线合理的布放:布线时,可以把双绞线放在PVC管或专业的线槽中,双绞线经过的地方,尽量不要有强磁场、大功能的电器(空调)、电源线等,否则会大大降低网络传输质量。
　　4，线路编上号:网络布线时,把每条双绞线都做一个编号,并且双绞线的两端要做相同的编号。为方便日后维护,双绞线每隔一定的距离最好也做上编号。
