两家网吧，相距三千米左右，由于前期租赁和装修的投入成本超支了，咨询我们能不能在保证电脑网络高配置的同时，尽量省。
原理上两家网吧是需要购买两台路由器的，但考虑到客户的需求和通过考察两家网吧的环境和带机量，WayOS大胆创新，采用两家网吧共用一个路由，实现三千米网络共享，其原理是通过两个网吧共用外网带宽资源，在逻辑上形成一个网吧，充分利用带宽资源，这样做就可以在成本上开源节流，WayOS推荐的路由和给出的组网方案是：
一：环境搭建
网吧：网吧A & 网吧B
机器台数：100台 & 120台
网吧相隔距离：3km
带宽情况：WAN1为电信30M专线，WAN2为联通50M专线，WAN3为电信100M家用线
网络设备：维盟IBR-7050全千M网吧智能路由器1台、维盟万兆交换机若干

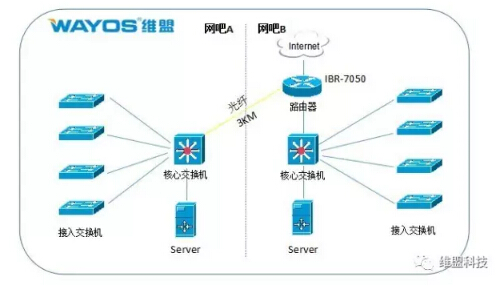

二：方案拓扑图
这样组网的特色在哪儿呢？
1，性价比高
核心万兆交换机既作为核心连接万兆接入交换机，同时支持千兆电口接入路由、收银等设备，端口利用率极高。整机采用电信级热插拔式双电源冗余设计，可谓电信级设备，企业级价格。
2，资源共享
下载一次，两个网吧可以共用。无论是游戏还是应用，下载一次，即可资源共享，省下不少麻烦。
3，智能精准流控
网络出口路由器采用智能流控算法，保障PC端多业务并行流畅。智能的高效DPI引擎，快速精准识别网页视频、网络游戏、P2P下载等各类七层应用，而且可以抵御60万个大包/S的内外网攻击。
4，带宽成本
比一般传统的组网方式节约50%带宽成本，传统的组网方式，两家200台的网吧，就需要240M的带宽，而现在这种组网方式，只需要180M的带宽。
5，更自由端口组合
Wan 口和Lan口之间相互组合使用，提供了更加灵活的端口解决方案。。
6，节约维护成本
省了一台路由器的钱，一次就能搞定，故障排查方便；节约人员成本，一个人就可以搞定两家网吧。
三：实现方式
通过IBR-7050的万兆光纤口，做LAN模式，也可以用来做WAN模式，就是利用这种独特的万兆光纤口+LAN/WAN转换技术达到实现两家网吧资源共享，共用一台路由的方案。设置步骤：
第一步：连接光纤——SFP口已连接光纤线

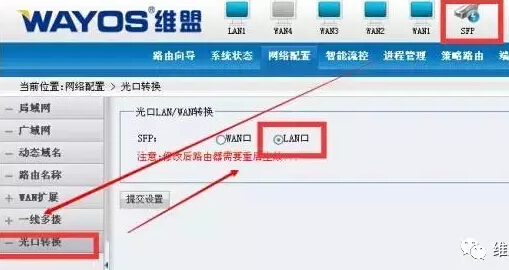

第二步：通过“光口转换”，将WAN口转换为LAN口，如图：

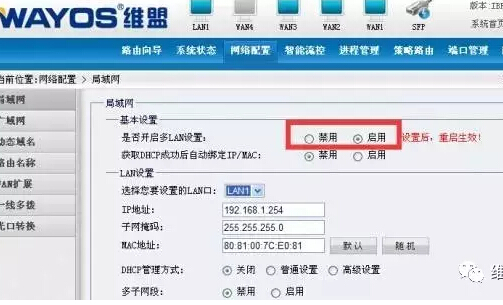

第三步：在【局域网】里启动“多LAN设置”，如图：
下面我们来看看客户的使用情况：

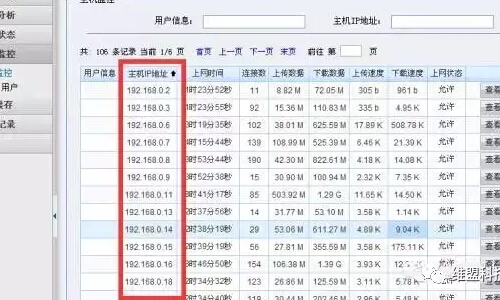

网吧A客户机

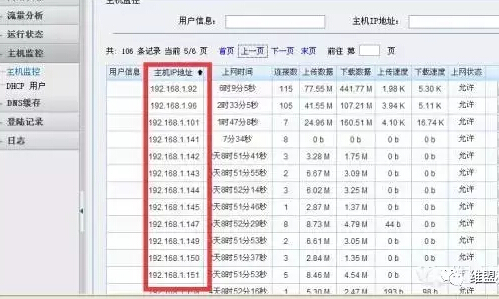

网吧B客户机
